磁珠的種類與應用
瀏覽次數：1657
|
發布日期：2021-04-19

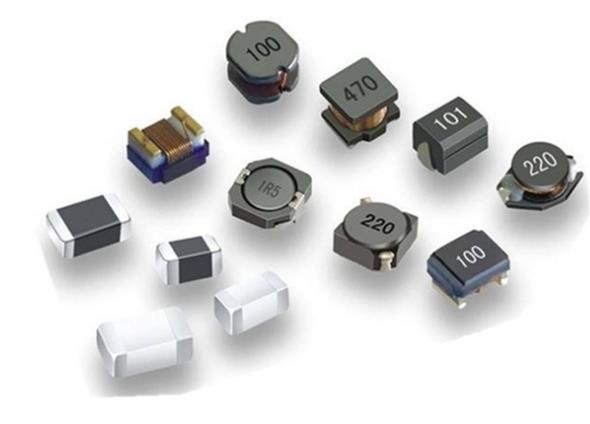

磁珠的種類與應用：
在選擇磁珠的同時，需要了解不同磁珠的區別，以及不同磁珠的應有場合。
1. 按照需要濾噪的頻段劃分，可以分為普通磁珠、高頻磁珠、尖峰磁珠這三類類。
兩種不同結構差異在于電極一個是臥式結構一個是立式結構，高頻磁珠的立式結構相比普通磁珠具有更小的分布電容，由自諧頻率f0=1/(2π√LC)，立式結構系列的磁珠較臥式結構具有更大的自諧頻率，遂高頻磁珠在高頻處仍具有較大阻抗。
在電子計算機及其外圍總線、通訊設備、數字視聽產品等設備，辦公自動化等電子設備工作過程中，由于高次諧波、自諧振蕩或外界的干擾的存在，會在某一固定頻率下出現強烈的干擾信號，這時就需要一顆尖峰峰值頻率與干擾信號頻率重合的尖峰磁珠對這個強烈干擾進行有效抑制。
2.按電流電路劃分，可分為大電流磁珠、普通電流磁珠
大電流磁珠系列：PZ/UPZ/EPZ/HPZ
普通電流磁珠系列：GZ/SZ/PZ
目前順絡產品最大電流可以實現10A的額定電流，可以滿足通訊設備、音視頻設備、電腦及周邊設備、汽車電子等電源線或大功率線路的噪聲抑制。
3.按材料劃分，可分為鐵氧體磁珠、鐵合金磁珠
鐵氧體磁珠：GZ/SZ/PZ/UPZ/EPZ/HZ/HPZ
鐵合金磁珠：MPMZ
常見的磁珠一般采用鐵氧體磁性材料制作，在應用于有較大直流偏置的電路中，由于鐵氧體磁性材料的飽和特性，磁珠的阻抗頻譜發生變化，使磁珠抑制EMI的頻段發生偏移，尤其是偏置電流通過時，磁珠的低頻阻抗降低，抑制電源線路中的EMI能力會稍微減弱。針對這些特性要求就需要一個具有優異的飽和特性的磁珠來實現電源線路及大功率線路的噪聲抑制，順絡電子推出的鐵合金磁珠就具有優異的飽和特性，而且還具有比鐵氧體磁珠更大的飽和電流。
磁珠的應用：
磁珠主要用于抑制電子設備中30MHz至3000MHz范圍內的噪聲，例如計算機及外圍設備，DVD，數碼相機，LCD TV,通
信設備，OA設備等。
電源線
高頻線路，如時鐘線、RGB線路、
振蕩回路
有震鈴信號產生的回路
接地回路
在選擇磁珠的同時，需要了解不同磁珠的區別，以及不同磁珠的應有場合。
1. 按照需要濾噪的頻段劃分，可以分為普通磁珠、高頻磁珠、尖峰磁珠這三類類。
兩種不同結構差異在于電極一個是臥式結構一個是立式結構，高頻磁珠的立式結構相比普通磁珠具有更小的分布電容，由自諧頻率f0=1/(2π√LC)，立式結構系列的磁珠較臥式結構具有更大的自諧頻率，遂高頻磁珠在高頻處仍具有較大阻抗。
在電子計算機及其外圍總線、通訊設備、數字視聽產品等設備，辦公自動化等電子設備工作過程中，由于高次諧波、自諧振蕩或外界的干擾的存在，會在某一固定頻率下出現強烈的干擾信號，這時就需要一顆尖峰峰值頻率與干擾信號頻率重合的尖峰磁珠對這個強烈干擾進行有效抑制。
2.按電流電路劃分，可分為大電流磁珠、普通電流磁珠
大電流磁珠系列：PZ/UPZ/EPZ/HPZ
普通電流磁珠系列：GZ/SZ/PZ
目前順絡產品最大電流可以實現10A的額定電流，可以滿足通訊設備、音視頻設備、電腦及周邊設備、汽車電子等電源線或大功率線路的噪聲抑制。
3.按材料劃分，可分為鐵氧體磁珠、鐵合金磁珠
鐵氧體磁珠：GZ/SZ/PZ/UPZ/EPZ/HZ/HPZ
鐵合金磁珠：MPMZ
常見的磁珠一般采用鐵氧體磁性材料制作，在應用于有較大直流偏置的電路中，由于鐵氧體磁性材料的飽和特性，磁珠的阻抗頻譜發生變化，使磁珠抑制EMI的頻段發生偏移，尤其是偏置電流通過時，磁珠的低頻阻抗降低，抑制電源線路中的EMI能力會稍微減弱。針對這些特性要求就需要一個具有優異的飽和特性的磁珠來實現電源線路及大功率線路的噪聲抑制，順絡電子推出的鐵合金磁珠就具有優異的飽和特性，而且還具有比鐵氧體磁珠更大的飽和電流。
磁珠的應用：
磁珠主要用于抑制電子設備中30MHz至3000MHz范圍內的噪聲，例如計算機及外圍設備，DVD，數碼相機，LCD TV,通
信設備，OA設備等。
電源線
高頻線路，如時鐘線、RGB線路、
振蕩回路
有震鈴信號產生的回路
接地回路
